Två fläktväggar hjälper Bombardier Arena att både energioptimera och förbättra klimatet


2019-02-06

<noscript>&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp;&amp;nbsp; &amp;amp;lt;img alt=\
Bild: ebm-papst

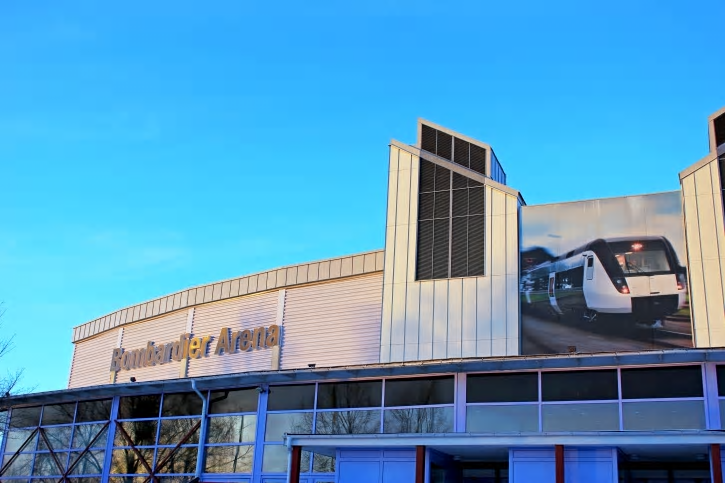

Bombardier Arena i Västerås.

Bombardier Arena, som hette Västeråshallen fram till år 2008, byggdes för snart trettio år sedan och arenan är en av Västerås största idrotts- och evenemangsarenor. Den ligger på Rocklundaområdet och arenans flexibilitet gör att den är mycket efterfrågad för både små och stora evenemang. Arenan har tre hallar med en golvyta på 3 000 kvm och den kan snabbt förvandlas från sporthall till konserthall, middagssal eller mässlokal. I Bombardier Arena bedrivs också en intensiv daglig verksamhet med bland annat skolidrott, innebandy och handboll.

Liksom i många andra arenor och idrottsanläggningar har ventilationen stor betydelse för besökarnas välbefinnande. Att effektivt kunna styra och optimera ventilationen är också viktigt ur energisparsynpunkt. På nätter och under andra tider när en arena inte används kan stora besparingar göras genom att minimera ventilationen. Den möjligheten har förut inte funnits på Bombardier Arena där två stora till- och frånluftsfläktar i många år har svarat för luftförsörjningen. Avsaknaden av bra fläktstyrning har tidigare inte gjort det möjligt att anpassa luftflödet och klimatet till de många olika aktiviteterna i arenan. Om det exempelvis skulle vara en konsert i arenans största hall en lördag kunde ventilationen köras igång redan på fredagen, och sedan reduceras först på måndagen när arenapersonalen kom tillbaks till sina arbeten. Att det inte är energieffektivt är lätt att förstå, men idag är situationen annorlunda.

Energiförbrukningen sänkt med 25-30 procent
Nu har ventilationssystemet optimerats både ur energisparsynpunkt och klimatmässigt efter att de gamla fläktarna under senare delen av 2018 ersatts av två fläktväggar från ebm-papst som vardera har sexton stapelbara kubfläktar. Med helt nya möjligheter till effektiv ventilationsstyrning kommer klimatet att förbättras för besökarna genom att luftflödet kan varieras, och det finns också en betydande energisparpotential. Mälarenergis affärsområde Mälarenergi Energitjänster har varit huvudentreprenör för moderniseringen av ventilationssystemet och projektet startade med en energiutredning. Den utredningen visade att en markant reducering av energiförbrukningen var fullt möjlig.

Affärsområdets medarbetare har lång erfarenhet av lyckade energisparprojekt hos stora företag, bostadsrättsföreningar, fastighetsbolag, kongresshallar och arenor. Under många år har man erbjudit energikartläggning (EKL) och energitjänstavtal. I genomsnitt har energiförbrukningen hos kunderna sänkts med 25-30 procent och i vissa fall med så mycket som 50-60 procent. Sedan 2016 har Mälarenergi Energitjänster också några av Sveriges första certifierade energikartläggare som uppfyller Energimyndighetens krav. Affärsområdet har expanderat i takt med nya uppdrag och bland många tjänster finns bland annat energieffektiviserande åtgärder inklusive förslag och utförande, övervakning och driftoptimering samt energitjänstavtal där man tar helhetsansvar för kundernas energianvändning.


Energikartläggningar inleder många kunduppdrag

Många kunduppdrag inleds med energiutredningar som kan ha olika omfattning. Hos Bombardier Arena gjordes en sådan utredning kring ventilationssystemet för att arenaägaren skulle få en bild av energibesparingspotentialen.

– Det var våra egna internkonsulter som ansvarade för energikartläggningen. Varje kartläggning vi gör för våra kunder mynnar ut i olika åtgärder och lösningar. Ibland kan det resultera i ett Komfortavtal där vi tar ansvar för att ventilation, värme och el fungerar perfekt. Fördelen för kunderna är att de kan lägga fullt fokus på sin affärsverksamhet samtidigt som energikostnaderna reduceras, säger Johan Andersson som är affärsutvecklare på Mälarenergi Energitjänster.
– Ett exempel på en annan idrottsanläggning i Västerås där vi har ett sådant avtal är Bellevuestadion. Här har vi hjälpt till att energioptimera med mycket lyckat resultat. Energin för uppvärmningen har sänkts med 33 procent och elanvändningen med 12 procent. Det är givetvis väldigt glädjande och det är också uppdraget för Bombardier Arena även om vår roll där inte var som ansvarig för ett liknande avtal utan att som huvudentreprenör ha totalansvar fram till att den moderniserade ventilationsanläggningen var i drift.

Som huvudentreprenör för ventilationsprojektet hos Bombardier Arena har Mälarenergi Energitjänster haft ett brett ansvar och nära kontakter med olika samarbetspartners. En av dessa partners är Kadesjös Ingenjörsbyrå i Västerås. Kadesjös firar 75-årsjubileum under 2020 och är ett heltäckande konsultföretag inom bygg- och VVS-projektering med ett 60-tal medarbetare. Kunderna finns både i Sverige och utomlands och uppdragen har stor bredd. Från bostäder och kontor till komplicerade processbyggnader, sjukhus och infrastrukturanläggningar.

Ett aktuellt uppdrag är nybyggnad av en kraftstation i Norge som vid behov ska kunna förse Storbritannien med elkraft från vattenkraftanläggningar i Norge. Ett annat är att Kadesjös ska delta i förnyelsen av hamnarna i Västerås och Köping. Inom företaget finns också lång erfarenhet av att projektera och ansvara för layouten av ventilationsanläggningar. För Kadesjös var det lite speciellt att få ansvar för att rita in den nya fläktlösningen på Bombardier Arena. Det var nämligen Kadesjös som i slutet av 80-talet projekterade och ritade arenan!

– För oss var det lite speciellt och väldigt roligt att få vara med om att modernisera en arena som vi ritade för snart 30 år sedan, säger Jonas Pettersson som är Uppdragsansvarig VVS på Kadesjös.


En dialog ledde fram till valet av ebm-papst FläktVägg

Med utgångspunkt från den gjorda energiutredningen, och en pågående diskussion om att fläktväggar kunde vara en lämplig lösning, startade Jonas sitt arbete. Han tog fram de krav som ställdes på flöde och tryck, specificerade mått för tillgängliga installationsutrymmen, ritade in hur fläktväggarna skulle placeras och han dokumenterade också de möjligheter som fanns att styra kubfläktarna.

– Att hitta en bra lösning för fläktstyrningen har haft hög prioritet i det här projektet då bra styrmöjligheter är en förutsättning för att energisparmålen i kombination med ett bra inneklimat ska kunna uppnås. ebm-papst har satsat mycket på att skapa ett flexibelt fläktväggskoncept med fläktar som har integrerad styrelektronik och vi har bra erfarenhet av företagets produkter. Vi kontaktade därför Rasmus Carlsson på ebm-papst för att få ett förslag på fläktväggar som svarade upp mot kraven, förklarar Jonas.

Det var under 2016 som ebm-papst blev föregångare på svenska marknaden och lanserade en stapelbar och mycket flexibel fläktväggslösning. Sedan dess har fläktväggar installerats i bland annat ett stort kontorskomplex i Solna, på Skaraborgs Sjukhus och vid Kemicentrum i Lund. Gemensamt för projekten är önskemål om energieffektivisering, redundans och effektiv styrning.

– Intresset för vårt fläktväggskoncept växer konstant och vi blev givetvis glada när vi valdes som leverantör till Bombardier Arena. En fläktvägg har många fördelar, säger försäljningsingenjör Rasmus Carlsson hos ebm-papst i Järfälla.
– Moderniseringar förenklas då man ofta slipper de ombyggnationer som krävs när en stor fläkt ska installeras. Dessutom blir det möjligt att få extremt stora luftflöden med låg ljudnivå och energi-förbrukning. Sedan finns det en viktig säkerhetsaspekt. Den dag en stor fläkt går sönder kan det resultera i stora problem i miljöer där det ställs krav på ett kontinuerligt luftflöde. Skulle en fläkt i fläktväggen krångla är det enkelt att kompensera det bortfallet genom att tillfälligt öka varvtalet på de övriga fläktarna. De möjligheter till styrning som finns med fläktväggen gör också att luftflödet lätt kan anpassas till det aktuella luftflödesbehovet som kan variera precis som det gör på Bombardier Arena.

Smidig installation med de gamla fläktarna i drift
Rasmus förslag till fläktval för arenan fläktväggar blev kubfläkten MXFG50RP-2250 som har direkt-driven EC-motor, det ljuddämpande inloppsgallret FlowGrid, en effekt på 5,7 kW, en luftflödeskapacitet på 18.160 m3/h (vid 0 Pa) och som kan styras både via MODBUS och styrsignal 0-10 VDC/PWM. Kadesjös och Mälarenergi Energitjänsters beslut blev också att gå på Rasmus förslag. ebm-papst fläktväggar installerades under senhösten 2018 och togs i drift i början av november.

Det blev en smidig installation med driftstopp på bara en dag trots att fläktväggarna fick en annan placering än de fläktar som skulle ersättas. Kanalerna till de gamla fläktarna hade en bredd på tre meter och var fyra meter höga. Under tiden som man monterade upp de nya fläktväggarna kunde en del av kanalen hållas öppen och de äldre fläktarna vara i drift. Månaderna efter installation och drifttagning har arbetet med att optimera styrningen fortsatt. Ett mål är att så effektivt som möjligt anpassa luftflödet till de behov som finns i olika delar av arenan. Lite längre fram kommer också en utvärdering att göras av hur väl fläktväggarna hjälpt till att nå de energisparmål som Mälarenergi Energitjänster satte upp i sin energiutredning.



Källa: ebm-papst
