Förbättrad kapmaskin för DIN-profilskenor från Rittal Automation Systems


2018-04-23

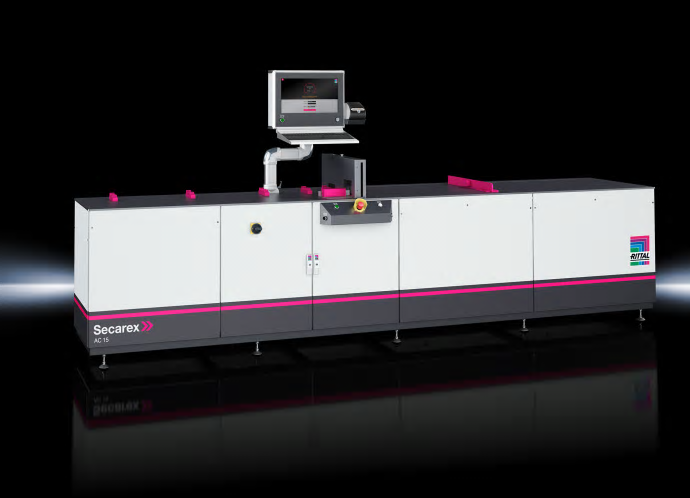

Kapmaskinen Secarex AC 15 är mycket praktisk och styrs via en industriell PC med tangentbord och styrkula.
Bild: Rittal GmbH & Co. KG
Kapmaskinen Secarex AC 15 är mycket praktisk och styrs via en industriell PC med tangentbord och styrkula.

Trots automatiserade lösningar utförs fortfarande en hel del manuellt arbete när det gäller bearbetning av kopparskenor, profilskenor och kabelkanaler vid produktion av apparatskåp. För att helt eller delvis automatisera detta arbete kommer Rittal Automation Systems nu med en förbättrad lösning för snabb och smidig kapning och bearbetning.

Secarex AC 15 kapmaskin från Rittal hämtar in information om kommande montage med hjälp av en integrerad etikettskrivare. En automatisk längdstopp säkerställer noggranna skräddarsydda skenor. Maskinen förenklar många av de uppgifter som tidigare behövde utföras manuellt, vilket gör processen långt effektivare. Resultatet: Lägre kostnader och bättre kvalitet.

Minskar svinn
Processen att kapa till skenorna är särskilt effektiv när måtten överförs direkt från designplaneringsverktyget, exempelvis EPLAN Pro Panel. När flera skenor krävs, beräknar skärmaskinen det optimala utnyttjandet för att minimera kaprester. Maskinen kan kapa DIN-profilskenor, C-profilskenor och kabelkanaler i alla standardstorlekar.

Bearbetning av kopparskenor
Ett särskilt verktyg, CW 120 (Copper Workstation) böjnings-, kapnings- och hålstansningsenhet, är dessutom framtaget för bearbetning av kopparskenor. Förutom att kapa till rätt längder kan verktyget även böja skenorna till rätt vinkel och stansa önskade hål i kopparskenan.

Enheten finns i två versioner:

  • En stationär för kapning, böjning och hålstansning, med extern hydraulisk tillförsel.
  • En mobil version konstruerad med hjul för flexibel användning i verkstaden, med integrerad hydraulisk pump. En enda enkel 230 V-nätanslutning behövs.

Stort omfång
Båda versionerna kan bearbeta kopparskenor med en bredd på upp till 120 mm och en tjocklek på upp till 12 mm. Runda hål kan stansas i storlekar mellan 6,6 mm och 21,5 mm. Slitsar kan utföras med en maximal bredd 21 mm och längden 18 mm. Stansar för runda hål och slitsar finns som tillbehör och i olika storlekar.



Källa: Rittal
